控制元件 — 3L/4L系列手動閥
技術參數
符號

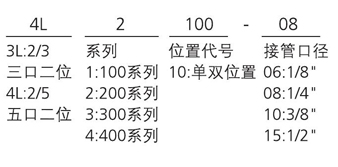

訂貨型號
技術參數
| 型號 | 3L110-M5/06 4L110-M5/06 | 3 L210-06/08 4L210-06/08 | 3 L310-08/10 4L310-08/10 | 3L410-10/15 4L410-10/15 | |
| 工作介質 | 空氣 | ||||
| 工作方式 | 直動式 | ||||
| 有效截面積(mm2) | 16(CV=0.89) | 25(CV=1.4) | 30(CV=1.68) | 30(CV=1.68) | |
| 接管口徑 | 1/4" | 3/8" | 1/2" | 1/2" | |
| 使用壓力范圍 | 0-0.8 MPa | ||||
| 使用溫度范圍 | -5~60℃ (未凍結) | ||||
| 操作搖角度 | ±5 | ||||
| 主要配件材質 | 本體 | 鋁合金 | |||
| 密封圈 | NBR | ||||
外型尺寸
| 型號 | 4)D | A | B | C | E | F | J | H | R1 | R2 | R3 |
| 4L210-08 | 4 | 35 | 100 | 22 | 63 | 20 | 21 | 17 | 1/8 | 1/4 | 1/4 |
| 4L310-10 | 4 | 40 | 116 | 27 | 95 | 24.3 | 28 | 19 | 1/4 | 3/8 | 3/8 |
| 4L410-15 | 5.5 | 50 | 154 | 34 | 114.3 | 28 | 35 | 24 | 3/8 | 1/2 | 1/2 |
產品專利
暫無資料
產品樣本
暫無資料
